産業用エンジンメンテナンス.comの溶射事例 詳細
CASE: フランジ タングステンカーバイド溶射加修
- 目的部品の再生・修理
- 業界産業機械
- 対象フランジ
- 溶射材料超硬（サーメット）溶射

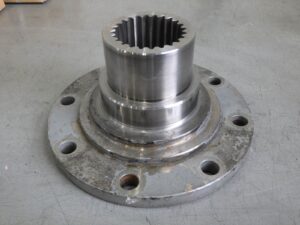

今回は(株)中田エンジンで施工した、
フランジのオイルシール接触部の加工修理です。
シール接地面が摩耗していて、このまま使用し続けるとオイル漏れの原因となります。
以上のことから今回もタングステンカーバイド(WC系)を超硬溶射で再生した事例です。
溶射材料はWC/12Coの超硬を選択しました。
おおよそワークの約10倍の強度を想定しています。
・超硬溶射

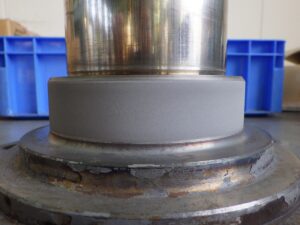

摩耗部分を削り込み、その部分に超硬溶射（HVOF溶射）を施した写真です。グレーの部分が溶射された部分です。
・研磨
WC系は硬い素材なのでダイヤモンド砥石で研磨していきます。ダイヤモンドは研磨力が非常に高く作業を効率的に行うことができます。余談ですがセラミックなども同様に研磨することができます。

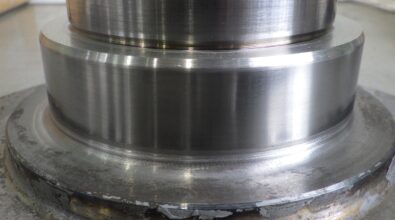

摩耗もなくなり表面も滑らかに、今回も現合合わせで仕上げました。
